Kuvaus

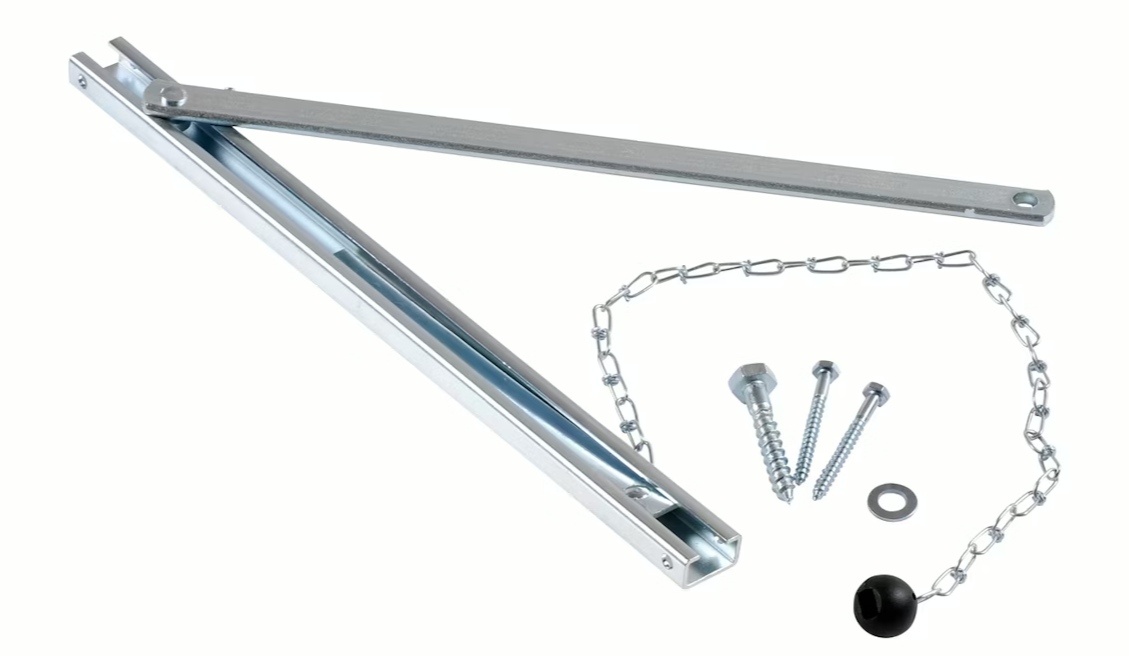

Tuulisalpa varasto SINK (002)

TEKNISET TIEDOT JA MITAT:
– C-profiili 400 x 28 x 15 mm
– tukirauta 380 x 20 x 6 mm
– laukaisuketju 500 x 1,6 mm
– EI KÄTISYYTTÄ
– IP-kappalepakkaus sisältää ruuvit
– oven leveys 600 – 900 mm
– oven aukeamiskulma max. 110 astetta asennuksesta riippuen

-sähkösinkittyä terästä

ASENNUSOHJE: 1) Merkitse kiinnityspisteet IP-pakkauksen kuvan mukaisesti sekä karmiin että oveen, tukiraudan kiinnityspiste keskelle karmia. 2) Avaa ovi haluamaasi lukkiutumiskulmaan ja tarkista kiinnityspisteet. Mitta A saattaa muuttua saranamallista ja oven aukeamiskulmasta riippuen. Mitta B on noin 20 mm mutta saa olla myös 17-40 mm, jos saranoinnin pultit, panelointi tai jokin muu seikka niin vaatii. 3) Aseta tukiraudan niitti C-kiskon uraan. Kiinnitä kisko. 4) Kiinnitä tukiraudan pää karmiin. Älä kiristä pulttia (10 x 65)
